FBCS6000現場通訊服務器使用簡介

       在zai萬wan物wu互hu聯lian時shi代dai
，各ge種zhong終zhong端duan設she備bei可ke以yi互hu聯lian互hu通tong
，實shi現xian智zhi能neng化hua應ying用yong。百bai特te的de工gong控kong儀yi表biao同tong樣yang可ke以yi接jie入ru互hu聯lian網wang，實shi現xian數shu據ju共gong享xiang，進jin行xing遠yuan程cheng監jian視shi和he操cao控kong。
眾(zhong)所(suo)周(zhou)知(zhi)

，百(bai)特(te)的(de)各(ge)種(zhong)類(lei)型(xing)儀(yi)表(biao)都(dou)具(ju)有(you)通(tong)訊(xun)功(gong)能(neng)，可(ke)以(yi)組(zu)建(jian)工(gong)控(kong)內(nei)部(bu)網(wang)，而(er)要(yao)接(jie)入(ru)外(wai)部(bu)公(gong)共(gong)網(wang)絡(luo)，則(ze)還(hai)需(xu)要(yao)具(ju)有(you)連(lian)接(jie)互(hu)聯(lian)網(wang)的(de)硬(ying)件(jian)接(jie)口(kou)和(he)相(xiang)關(guan)的(de)軟(ruan)件(jian)協(xie)議(yi)。現(xian)在(zai)
，FBCS6000現場通訊服務器就已具備這樣的硬件和軟件功能。
FBCS6000現場通訊服務器有總線
、無線和以太網方式共四組網絡接口。如表1：
表1：FBCS6000網絡接入端口

它與終端儀表的物理連接方式有兩種：可以采用485總線方式（或者符合RS232規範）的線纜連接方式，也可采用占用固定頻道的無線數據傳輸方式

；與上位機的連接方式也有兩種：可以是RS485（或者RS232）總線
，也可以用網絡線接入以太網(Ethernet)。

圖1

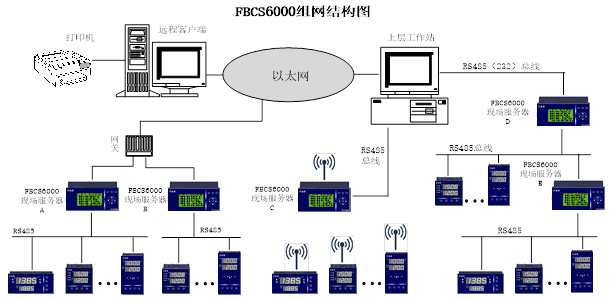

圖1是FBCS6000現場通訊服務器的組網結構圖
，由該圖可以看出

，FBCS6000組網結構靈活，接線方式多樣。為了實現接入以太網，我們隻需關注以太網的組網方式。即圖1中
，現場服務器A和現場服務器B的聯機方式。以下介紹工控儀表接入以太網的具體操作方法。
一． 組建內外互聯網絡

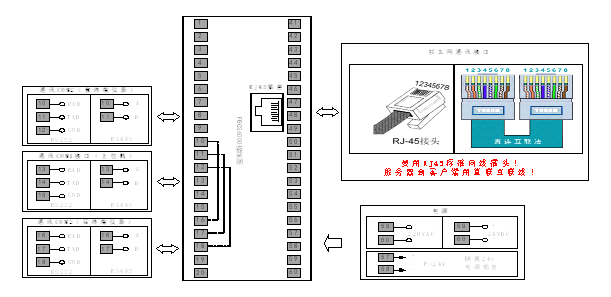

圖2是FBCS6000的實際接線圖，它有總線接入端口和以太網網絡接口。如果終端儀表是以RS485總線方式組建的工控內部網，現隻需將RS485總線起始端接入FBCS6000的COM2端口，再把網絡線插入FBCS6000的RJ45插座，網絡線另一端直接接入以太網——插入路由器LAN口的RJ45插座即可。就這樣，我們的工控內部網從硬件設備上就已經接入了互聯網。

圖2
二． FBCS6000現場通訊服務器的設置
在FBCS6000現場通訊服務器上
，對服務器工作模式


，通訊參數和IP地址設置。分兩個步驟：
步驟一：設置工作模式和485網絡參數。

圖3

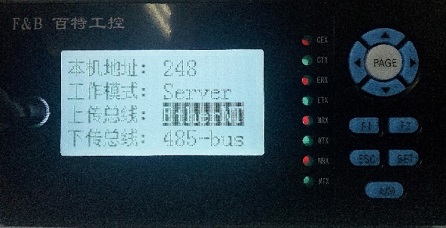

在FBCS6000通訊參數菜單欄進行設置：
工作模式：Server
上傳總線：EtherNT
下傳總線：485-bus，通訊參數：9600bps，8-N-1
通訊協議：MODBUS協議
按SET鍵保存設置好的參數；其它用不到參數可以不用管
，就按默認值。
步驟二：設置本機IP地址

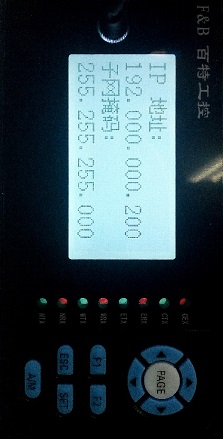

如下圖，注意IP地址和子網掩碼要根據網關（路由器）來設置

；IP地址設置好後，插入網線
，服務器重啟後即可有效。


圖4
三． 網絡客戶端軟件的設置與操作
電腦接入網絡後，用於撥號連接的上位機軟件也要設置。遠程客戶機與FBCS6000服務器交換數據時，它必須與通訊服務器502端口建立連接，並且一次隻能連接一個客戶機。IP地址設置，要在網關網段內。
以下是用BT7000軟件做設置演示

，通過現場服務器，與其下掛的001號儀表建立數據交換的示例。在BT7000的IO設備組態裏麵

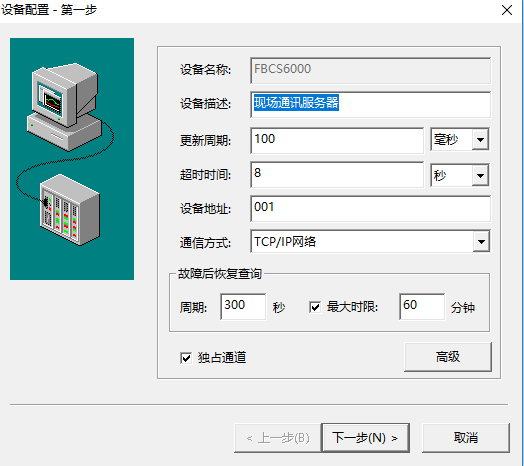

，選擇MODBUS標準，用MODBUS-TCP協議，輸入通訊方式，設備地址以及待連接的服務器地址，隻需兩步操作即可
，如圖5、圖6。

圖5

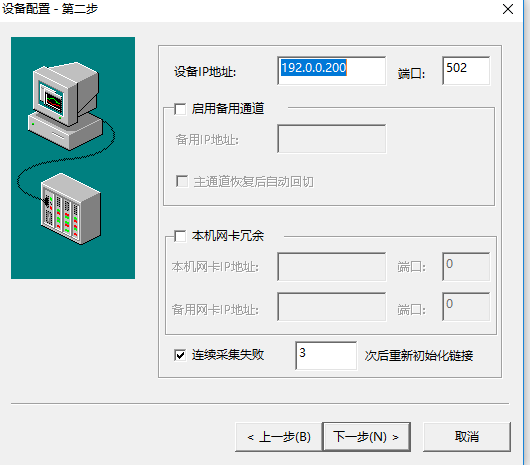

IP地址是要連接的FBCS6000通訊服務器的網絡地址，工控行業端口號固定502


，此處不可更改。

圖6
完成這2個界麵輸入後，繼續點擊下一步，直至完成
；這樣，就可以用BT7000組態軟件通過以太網方式操控百特工控儀表了。

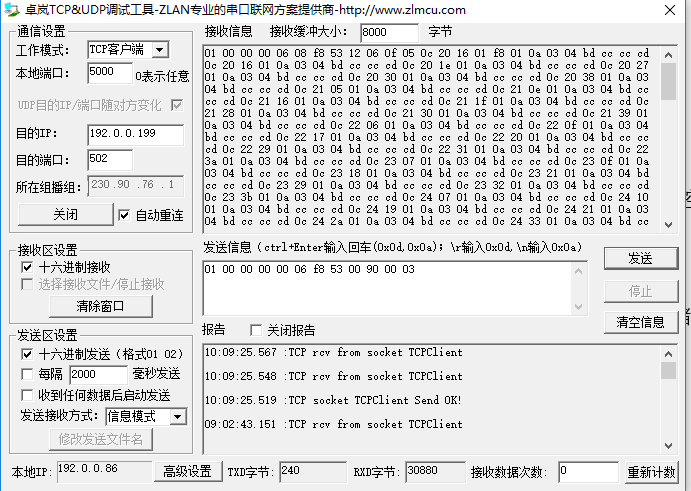

以太網是開放共享的，當然不僅是BT7000軟件，其它類型的客戶端軟件都可以連接FBCS6000現場通訊服務器，使用其數據服務功能。圖7是用其它軟件對IP地址為192.0.0.199的FBCS6000連接並讀取記錄的數據，此命令是批讀（一次可以讀取0.5~1.5K的數據）命令。用此命令讀取數據並在上位機電腦建立數據庫，可以查詢任意時間點的現場數據
，做報表，分析工控係統運行狀態。

圖7
由此可見，運用FBCS6000可以很方便的實現工控內部網接入公共互聯網，實現數據共享和遠程操控。另外，分析FBCS6000的性能，我們還可以看到該儀表其它方麵的應用前景。
FBCS6000作(zuo)為(wei)現(xian)場(chang)網(wang)絡(luo)服(fu)務(wu)器(qi)，是(shi)把(ba)各(ge)種(zhong)終(zhong)端(duan)儀(yi)表(biao)與(yu)控(kong)製(zhi)總(zong)站(zhan)連(lian)接(jie)的(de)橋(qiao)梁(liang)，也(ye)起(qi)到(dao)現(xian)場(chang)幹(gan)擾(rao)到(dao)控(kong)製(zhi)室(shi)電(dian)腦(nao)的(de)隔(ge)離(li)牆(qiang)作(zuo)用(yong)。運(yun)用(yong)其(qi)網(wang)絡(luo)服(fu)務(wu)功(gong)能(neng)數(shu)據(ju)交(jiao)換(huan)功(gong)能(neng)，數(shu)據(ju)由(you)其(qi)分(fen)發(fa)，過(guo)濾(lv)，重(zhong)組(zu)
，可(ke)實(shi)現(xian)不(bu)同(tong)數(shu)據(ju)格(ge)式(shi)、網絡參數的轉換匹配。
FBCS6000作為數據服務器，實時采集現場數據
，存儲記錄PV流水數據。並且能夠較長期保存大量數據
，提供數據查詢和整理統計等數據服務功能。
FBCS6000在管理模式下

，無需上位機電腦幹預，可自行和係統內各終端儀表組成獨立網絡，監控係統運行；通過內部編輯的輪詢數據幀，自動收發數據管理終端儀表
，記錄係統內各終端儀表運行情況，是一款理想的工業現場網絡服務器。
