淺談針織大圓機

人們生活中穿著的T恤
、衛衣、襯衫，家用的毛巾、窗簾
、床上用品等有著提花
、羅紋、針織般鉤紗樣式等布料都是由針織大圓機完成的布麵加工。針織大圓機學名：針織圓形緯編機
，它主要運用針織機配件來編織針織物

，機器上的紗線沿著緯向運動，順序地彎曲成圈並相互穿套而成的針織物，類似於用兩根或者幾根木棒手工編織毛衣。

針織大圓機的種類很多
，有羅紋機、衛衣機、毛圈機、電腦提花機、自動變色機、電腦調線機
、花盤提花機等等，按針筒結構來說就分單麵機和雙麵機兩種。針織大圓機的規格：15”—40”，針距：12G—38G。

針織大圓機的技術標準：

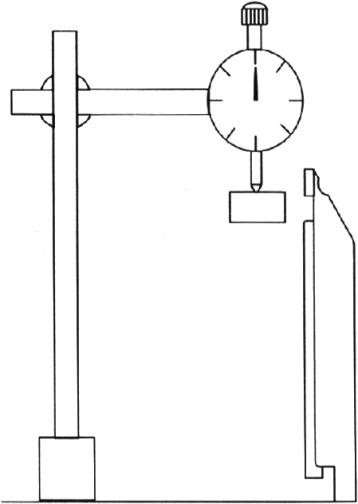

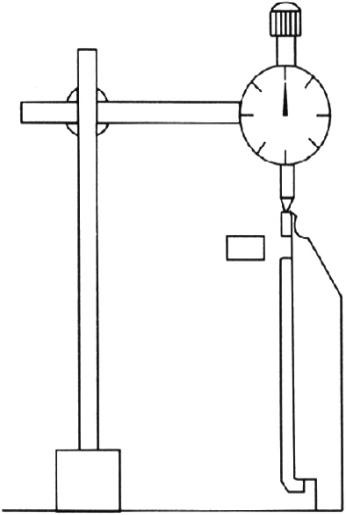

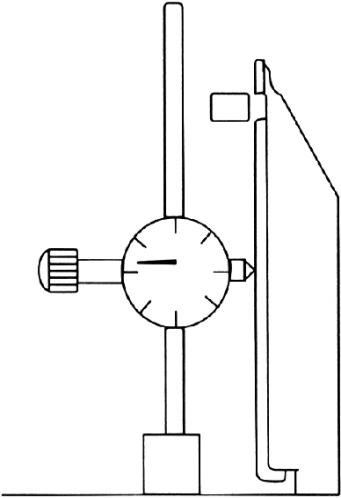

針筒自圓度                    針筒自平度                       針筒外環自平度

 (標準≤0.05㎜)                       (標準≤0.05㎜)                      (標準≤0.05㎜)

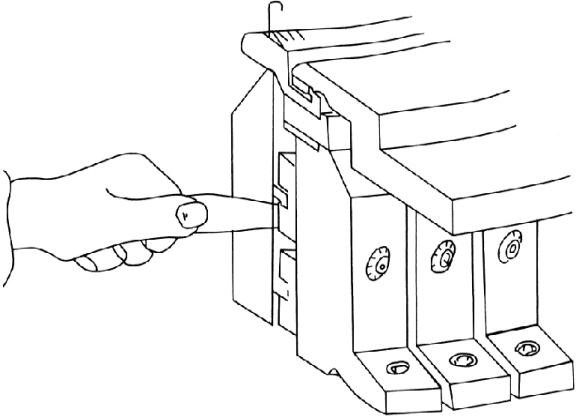

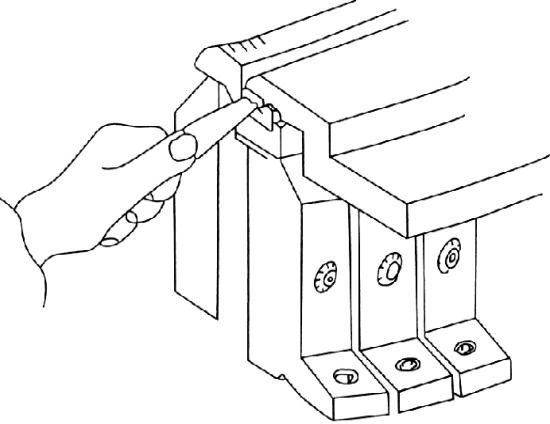

 上盤三角與針筒間隙                       下圈三角與針筒的間隙

  (0.15-0.25m)                          (0.15-0.25mm)

針織大圓機種類很多
，但它們的主要機構基本相似：

一、機架部份：主機腳、副機腳、三叉
、大盤、大盤大齒輪、耐磨片
、油管、油塞等組成。

二、護網部份：主副腳門、罩殼

、護欄
、撐布架驅動臂

、驅動頭、軸承、擴布架(撐布架)、傳動(牆板)、卷布棍、羅拉輥、調節齒輪箱、再安裝上卷繞或者折疊型卷布機
，機器開動時以一定的張力和速度，將織物從編織區域引出並卷成布卷。

三
、傳動部份：由副傳動部份、主傳動部份


、上傳動部份、電機四個部份組成。變頻器控製電機通過副傳動帶動主傳動，以主傳動軸為中心

，通過齒輪
、蝸杆蝸輪
、偏心連杆
、凸輪等傳動機件，分別帶動大盤齒輪、大頂齒輪
，從而帶動針筒等機件進行運動。

四
、心髒部份：是針織大圓機的核心所在，不同花型布麵的機子
，主要的變化都在這裏。它由上下三角座、調整齒輪、選針器
、升降齒輪、套筒油封、齒輪輪轂等一百多種零件組成，可以分成三大塊：

1.編織機構：織針、沉降片、sanjiaozhuangzhi，youzhuzhoujinggezidechuandongjigoubashaxianwanquxingchengxianquan
，bingshixianquanxianghuchuantao
，congerxingchengzhenzhiwudejigou。qizhongsanjiaodequxianshixinzangbufendejinghuasuozai，zhizhen、沉降片在曲線內走動，織出來的布好不好

，機器是否輕盈有著很大的關聯

，特別是出針三角曲線的設計除了三角函數、摩mo擦ca力li等deng簡jian單dan的de計ji算suan公gong式shi外wai還hai要yao對dui布bu的de成cheng圈quan等deng工gong藝yi有you著zhe豐feng富fu的de實shi戰zhan的de經jing驗yan
，常chang常chang是shi機ji械xie設she計ji師shi和he布bu樣yang工gong藝yi師shi共gong同tong研yan發fa出chu的de三san角jiao曲qu線xian，裝zhuang在zai機ji器qi上shang二er十shi四si小xiao時shi不bu停ting的de進jin行xing實shi驗yan。修xiu改gai，再zai實shi驗yan

，再zai修xiu改gai
，目mu標biao就jiu是shi三san角jiao曲qu線xian裏li幾ji個ge比biR1還小的圓角，10毫米左右的長度，走針時要順暢
，需要花費很多時間精力
，才能得到市場的認可。

2.選針機構：按照布麵花紋的要求
，對織針或沉降片等進行選擇。

3.控製機構：使各機構按照編織要求，互相協調工作的機構。

五
、送紗部份：送紗箱、送紗長
、短軸、支杆、橫杆、導紗板
、紗架、輸紗器、導紗器、紗圈托架組成，將經軸上的紗線，按編織係統的要求


，以一定的張力和速度送到成圈機件上。

六、其他輔助裝置：

減速裝置
、自停裝置
、各種儀表（轉速表
、送經速度表、計數器）、擴大花色品種機構（提花機構、壓紗杆

、花壓板
、間歇送經、多速送經）潤滑除塵機構、電氣控製係統。

針織大圓機具有成圈路數多、花形變化快、織物品質好、工序少、產品適應性強的特點外還具備以下特點：

1、產量高：目前大圓機的轉速均可達20轉/分鍾以上，3-4路/英寸，以34英寸筒徑為例。每分鍾可編織2040-2720橫列
，是機織的10倍以上。

2
、品種多：產品適用於衣著
、窗簾、床品等家紡類和工業用布類，花色品種繁多。

3、噪音小：大圓機運轉時比較平穩與機織織機相比噪音小。

4
、工序短：一般紡紗廠或化纖廠提供的紗筒均可直接上機編織，免除了機織的整經
、漿紗、穿扣等工序
，變換品種快。

5
、安全係數高：機器裝有檢測器，當機身安全網門開啟時，機器將無法運轉。落布開關：如操作工沒卷好布
，機台將保護自停，待將布卷好後方可運轉。

6
、操作簡單：操作技術易學，對操作者的身體條件要求不高。

七
、針織大圓機編織生產中常見問題

1.布麵存在洞眼：主要是喂紗嘴位置不對，紗線太粗或過幹
、線圈密度過密、卷取張力過大、成圈過長
、編織布過稀這幾個方麵的原因。

2.撞針踵：缺油或者使用不合格的油、使用該針距不適宜的紗線

、車速太快或織物密度太高
、編織元件不順滑、清潔不足。

3.沉降片損壞：沒有清潔幹淨的沉降片三角座、喂紗嘴或噴油嘴碰到沉降片、沉降片和沉降片三角之間的間隙不對，正常應力為0.1-0.2mm。檢查紗支
、低彈絲是否批號一致
，紗支張力是否均勻
，輸線輪檔是否正確

，檢查針槽、沉降片槽是否太緊或有油
、織針、沉降片是否有損壞。

4.拚產量，追求路數多的機器：路數增多
，意味著三角的寬度變窄，走針曲線變陡
，高度降低，選用短針舌的織針（使用棉紗，加氨綸時就不好用）。genjunengliangshouhengdinglv
，lushuduo，zhizhenshedekaihecishuyezengduo，peihelingjiandezulijimocaliyeda，zhengjimosunsuduyegengkuai。zhenzhengyinggaizhuiqiudegaochan，shijiqidejingdu，genghelidesheji，shijiqizaigongzuodeshihouqingyingjieneng，wendingkekao
，jianxiaobujianjiandemocali。

5.鑄件材料的組織結構及內應力控製：鑄件材料隻是隨便燒燒，沒有按部就班的製作

；內應力沒有處理好
，加工精度又沒有跟上導致機器運轉時重而噪音大，維修起來也無從下手。

6.布麵存在暗橫條：廠chang家jia隻zhi單dan方fang麵mian的de把ba問wen題ti歸gui於yu機ji器qi加jia工gong精jing度du不bu夠gou，沒mei有you考kao慮lv到dao購gou買mai的de紗sha線xian是shi否fou合he格ge，紗sha線xian是shi不bu是shi同tong一yi個ge廠chang家jia生sheng產chan的de，克ke重zhong是shi否fou相xiang同tong，每mei一yi個ge紗sha咀ju的de紗sha線xian粗cu細xi是shi否fou存cun在zai差cha異yi？紗sha線xian批pi號hao不bu一yi致zhi，也ye會hui導dao致zhi染ran料liao上shang色se深shen淺qian存cun在zai差cha異yi
，生sheng產chan車che間jian的de溫wen濕shi度du差cha異yi
，都dou會hui影ying響xiang布bu的de質zhi量liang。

“織針融情
，纖毫必重”，在針織人的努力下，針織大圓機在整個紡織生產中的比重越來越大，針織大圓機不斷的自主創新
、研發，已經步入國際高端市場，促進行業再次實現高速發展！
